PRINCIPE VAN DE FAX

Het woord (tele)fax is een afkorting voor (tele)facsimile. Het begrip facsimile staat voor ‘replica (kopie) op afstand’. Overigens zij direct opgemerkt, dat het woord fax breder wordt gebruikt; de naam staat voor  het communicatiemiddel, maar ook voor het daarvoor benodigde apparaat én voor een ontvangen bericht.

De ontwikkeling van (tele)facsimile kan gezien worden in het verlengde van de telex techniek (zie daarvoor het Venster Schrijfmachien op afstand  [verschijnt binnenkort] ). Naast de mogelijkheid om met de telex cijfers en letters te verzenden, ontstond ook de behoefte om afbeeldingen te versturen. Daar is dan echter een andere transmissie-techniek voor nodig dan bij telex gebruikt. Bij telexverkeer heeft elke letter, cijfer of instructie een code van 5, 6 of 8 bit en wordt individueel verzonden/ ontvangen. Met name de 5 bits Baudot code heeft zo zijn beperkingen in termen van mogelijke combinaties/ karakters (maximaal 32). Bijvoorbeeld om het verschil in kleine letters (onderkast) en hoofdletters (kapitaal) aan te geven. Maar ook het weergeven van het veel karakters tellende niet Westerse alfabet, zoals Cyrillisch, Chinees en andere Aziatische talen vormt bij de (5 bits) codering een struikelblok. En het versturen van afbeeldingen was al helemaal niet mogelijk. Daarom werd er voor deze gevallen gezocht naar een alternatieve mogelijkheid om ‘op afstand te kopiëren’.

Bij de transmissie van een blad papier met tekst en/of afbeeldingen wordt een ander principe gebruikt dan bij telex. Het te verzenden document wordt ontleed in grijstonen. Daartoe wordt bij de eerste generatie (groep) van faxapparaten het origineel opgespannen op een cilinder (drum) en spiraalsgewijs met een lichtbron afgetast (gescand). De gereflecteerde lichtstraal - qua sterkte een maat voor zwart, wit of grijstoon -  wordt door een lichtgevoelige cel omgezet in een (analoog) signaal. Dat signaal wordt over de transmissielijn (telefoonverbinding) verzonden naar de ontvanger, ook een faxapparaat. Daar vindt hetzelfde proces omgekeerd plaats; aan de hand van het ontvangen signaal wordt het document weer schroefsgewijs op het opgespannen ontvangstpapier opgebouwd. Bij latere generaties kan het faxapparaat het bericht direct van het ingevoerde papier scannen. Het zendsignaal wordt meestal vóór verzending gecomprimeerd en via een modem doorgestuurd naar het ontvangende telefax toestel. Comprimeren wordt toegepast om de zendtijd van het faxbericht terug te brengen en daardoor telefoonkosten te besparen.

Aan ontvangstzijde kan de beeldopbouw met behulp van xerografie op gewoon papier plaats vinden (zoals bij inkjet printers en laser printers). Dankzij de (betaalbare) inkjet printers behoort - sinds het midden van de jaren 90 – ook kleurenfax tot de mogelijkheden.
Aanvankelijk werden in de jaren 70 tot 90 van de vorige eeuw zogenaamde thermische printers met rollen thermisch papier als ontvangers gebruikt. Daarbij werd de informatie ‘ingebrand’. Nadelen van die laatste methode waren de extra kosten voor het materiaal, de geur van het inbranden en het feit dat de bewaartermijn van dat speciaal papier beperkt was.
Tot slot zij vermeld, dat bij het verzenden van een faxbericht het van belang is dat zender en ontvanger onderling gesynchroniseerd zijn. Synchroniseren of gelijklopen houdt in dat de positie van het gelezen punt van het zendende faxapparaat overeenkomt met de positie van de punt die afgedrukt wordt in het ontvangende apparaat. Als dat niet zo is komt de afgedrukte afbeelding vervormd over.



DE UITVINDING VAN DE TELEFACSIMILE

De Schotse uurwerk- en instrumentmaker Alexander Bain (Watten, oktober 1811 ~ Broomhill, 2 januari 1877) vond niet alleen de eerste elektrische klok uit, hij patenteerde ook het principe van de telefacsimile en ontwikkelde diverse apparaten voor de telegrafie.

Bain vond zijn beeldtelegraaf uit in 1843, ongeveer zeven jaar na de uitvinding van de telegraaf door Samuel Morse. Later werd de beeldtelegraaf bekend als de telefacsimile. Hij gebruikte zijn kennis van de elektrische klok om de beweging te synchroniseren van twee slingers, één in de zender en één in de ontvanger.

De tekst van het te verzenden bericht was diepgedrukt in een zachte metalen plaat, die aangesloten was op een elektrische spanningsbron. Een naald, bevestigd aan het uiteinde van slinger, tastte via de heen-en-weer slingerbeweging het oppervlak van plaat af. Op de plaats waar de naald de plaat raakte werd er contact gemaakt en ging een stroompje lopen, dat via een kabel werd doorgeseind naar de ontvanger. Na iedere zwaai van de slinger werd de plaat iets naar voren geschoven, waarna het volgende gedeelte werd afgetast.

Aan de ontvangstkant bewoog een vergelijkbare slinger over een vel papier dat gedrenkt was in kaliumjodide, een chemische stof die verkleurt onder invloed van een elektrische stroom. Stroompulsjes afkomstig van de zender werden op deze manier overbracht op het papier, waardoor er een reproductie van het de originele bericht ontstond.

Alexander Bain kreeg op 27 mei 1843 een Brits octrooi voor zijn kopieertelegraaf. Door technische problemen heeft hijzelf nooit een succesvolle facsimiletransmissie uitgevoerd. Het was zijn landgenoot Frederick Bakewell, die aantoonde dat zijn principe werkte door als eerste een werkende facsimile machine, voorzien van draaiende cilinders en (aftast)naalden, te demonstreren op de wereldtentoonstelling van 1851 in Londen.

Het zou vervolgens nog wel tot 1861 duren, voordat de eerste telefax machine in exploitatie werd genomen. In 1881 bouwde een andere Schotse uitvinder Shelford Bidwell de telephotograph, de eerste faxmachine die het bericht optisch scande met behulp van een lichtgevoelige cel. Echter, het probleem van de synchronisatie tussen de zender en ontvanger wist Bidwell niet op te lossen.

Dat lukte de Duitse natuurkundige Arthur Korn later wel; hij vond rond 1900 de Bildtelegraph uit, de eerste functionele fotografische faxmachine. Deze zou op grote schaal in Europa worden gebruikt. Vanaf de jaren 30 van de vorige eeuw introduceert de Duitser Rudolf Hell de Hellschreiber, een iconisch apparaat (zie foto). Het is een op facsimile gebaseerde teleprinter. Omdat het hier gaat over een bijzondere variant van de vervaardiging van een ‘kopie op afstand’, wordt hierna kort ingegaan op het principe van dit apparaat.



DE ‘HELLSCHREIBER’

De Hellschreiber verzendt tekst door elk karakter op te delen in een raster van 7 bij 7 punten (pixels), om deze 49 beeldpunten vervolgens één-voor-één sequentieel te versturen. Dit principe week af van de normale teleprinter, waarbij elk karakter in de vorm van een 5 bits Baudotcode wordt verstuurt. Omdat de Hellschreiber gebruik maakte van een raster kon deze ook overweg met bijvoorbeeld Cyrillisch, Chinees en andere Aziatische talen.

In de tekening hieronder wordt het principe aan de hand van een voorbeeld verduidelijkt.
Over de eerste letter W wordt een raster ‘gelegd’ van horizontaal 7 (A t/m G) en verticaal 7 (1 t/m 7) beeldpunten. Zo’n beeldpunt (pixel) is zwart of wit. In de eerste kolom A zijn alle pixels wit of leeg. In de tweede kolom B is pixel 1 wit, 2 t/m 5 zwart, 6 en 7 wit. Enzovoort….

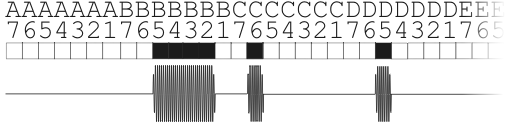

De kolommen worden na elkaar gescand; A, B, enzovoort. Binnen een kolom worden de beeldpunten van onder (7) naar boven (1) afgetast. Een zwarte punt (pixel) wordt verzonden als een ‘signaal’, een witte/lege punt als ‘geen signaal’. Bij zwarte pixels wordt een toonfrequent signaal van 1500 Hz verzonden, bij witte pixels wordt het signaal onderdrukt. Zie de tekening hieronder.






Door het toepassen van toonfrequente signalen is bedrijf over elke telefoonverbinding mogelijk.
De gehele datastroom vindt plaats met een snelheid van 122½ baud, ofwel 2½ teken per seconde  (122 ½ gedeeld door 49). Omdat de tekst afgedrukt werd op een doorlopende rol papier was er geen beperking in het aantal karakters.

Alle uitvoeringen van de Hellschreiber drukten de ontvangen karakters twee keer af, de ene onder de andere (ze werden overigens maar eenmaal verzonden). Deze specifieke functionaliteit zorgde ervoor dat als de zender en ontvanger asynchroon liepen - waardoor de karakters scheef afgedrukt worden - de tekst desondanks toch leesbaar bleef. Van de twee afgedrukte karakters was altijd één compleet karakter leesbaar.









INDELING FAX APPARATUUR IN GROEPEN

Verschillende generaties fax apparatuur worden vaak ingedeeld in groepen, dit afhankelijk van de gehanteerde transmissie (protocollen):
  • Groep 1 en 2 faxen werken analoog en verzenden een document net als een frame van analoge televisie, waarbij elke gescande lijn een continu analoog signaal vormt. De horizontale resolutie was afhankelijk van de kwaliteit van de scanner, de transmissielijn en de printer. Groep 1 faxen hebben 6 minuten nodig om een enkele pagina te verzenden, met een resolutie van 96 scanlijnen per inch. Faxen van groep 2 hebben daar 3 minuten voor nodig  met een resolutie van 96 scanlijnen per inch (ergo dubbele snelheid). Faxapparaten van groep 1 en 2 zijn inmiddels verouderd en worden niet meer geproduceerd. Groep 2 faxmachines kunnen samenwerken met groep 3 machines.
  • Groep 3 en 4 faxen werken digitaal. Een belangrijke doorbraak in de ontwikkeling van moderne faxsystemen was de toepassing van digitale technologie, waarbij het analoge signaal van scanners werd gedigitaliseerd en vervolgens gecomprimeerd, wat resulteerde in de mogelijkheid om hoge gegevenssnelheden over standaard telefoonlijnen te verzenden. Groep 3 en 4 faxen maken gebruik van digitale compressietechnieken om de verzendtijden aanzienlijk te verkorten. Zo hebben groep 3 faxen 6 tot 15 seconden nodig om een enkele pagina te verzenden, onder meer afhankelijk van de informatiedichtheid van het origineel. Ze kunnen met verschillende resoluties werken. Groep 4 faxen zijn ontworpen voor gebruik in meer dan 64 kbit/s digitale ISDN circuits. Fax over IP (FoIP) apparatuur kan vooraf gedigitaliseerde documenten met zeer hoge snelheden verzenden en ontvangen (JPEG compressie). De resolutie kan variëren van slechts 150 DPI (dots per inch) tot 9600 DPI of meer. Dit type faxen kan vaak ook documenten in kleur verzenden.


HET FAXAPPARAAT KORT SAMENGEVAT

Een fax apparaat kan een document lezen en de gegevens via de telefoonlijn verzenden. Omgekeerd kan het een document ontvangen en afdrukken. Elke fax is ook geschikt om als kopieerapparaat te worden gebruikt; daarvoor is uiteraard geen telefoonverbinding nodig. Veel faxen kunnen bovendien op een computer worden aangesloten en zijn dan geschikt als scanner en als printer.
De telefax had tijdens zijn ontwikkeling als groot voordeel, dat het gebruik kon maken van de modem techniek als communicatie omgeving waardoor er voor faxverkeer geen afzonderlijk netwerk  nodig was. Dit in tegenstelling tot de telex. Bovendien was een enorm voordeel van de fax dat afbeeldingen konden worden verstuurd, terwijl de telex alleen cijfers en letters in Latijns alfabet kon versturen. Daardoor begon de telefax sinds de jaren 80 geleidelijk de telex en zelfs de post te verdringen. Geleidelijk omdat een opdracht of bestelling verzonden door een telex als juridisch bindend werd beschouwd. De reden daarvoor was dat iedere telex een unieke naamgever had, waardoor de afzender altijd bekend was.
Aan het eind van de 20e eeuw werd de telefax op haar beurt grotendeels verdrongen door de e-mail.

In plaats van een fysiek faxapparaat kan ook een modem in de computer worden gebruikt. Dit levert bij verzending een betere kwaliteit, doordat er vaak geen document gescand hoeft te worden; het is al in digitale vorm voorhanden. Een ontvangen document wordt in de computer opgeslagen en kan op het scherm bekeken worden en desgewenst worden afgedrukt.
Een moderne vorm van een fax is de totale digitale fax. Gratis of tegen kleine vergoeding kunnen documenten worden aangeboden aan een internetdienst, die ze vervolgens als fax verstuurt. Ook kunnen op deze wijze (gratis) faxen worden ontvangen.
